마이크로 DC 모터에 배리스터 적용

배리스터는 회로 과전압 서지를 흡수하고 정밀 다운스트림 전자 부품을 보호하도록 설계된 비선형 전압 제한 보호 부품입니다. 브러시형 마이크로 모터에 널리 적용되는 이 제품은 정류 전압 스파이크, 전자기 간섭 및 브러시 마모와 같은 일반적인 모터 작동 문제를 효과적으로 해결합니다.

이 기사에서는 배리스터의 작동 원리를 체계적으로 소개하고 핵심 보호 기능을 분석합니다. 마이크로 모터 표준화되고 실용적인 구성 요소 선택 지침을 제공합니다. 이는 하드웨어 엔지니어, 설계 개발자 및 조달 담당자를 위한 전문적인 기술 참고 자료 역할을 합니다.

배리스터의 작동 원리

전압 의존형 저항기(배리스터)는 전압 변화에 매우 민감합니다. 저항은 정상적인 저전압 작동 조건에서 메가옴 수준을 유지하고 과전압 서지가 발생하면 즉시 밀리옴 수준으로 급격히 떨어지므로 서지 전류를 빠르게 방전하고 전압 클램핑 보호를 실현하는 저임피던스 경로를 형성합니다.

1.1 세 가지 특징적인 작동 영역

배리스터의 작동 상태는 적용된 전압에 따라 세 가지 영역으로 나눌 수 있습니다.

1) 누출 부위

적용된 전압이 회로의 정상 작동 범위 내에 있을 때 배리스터는 아주 작은 누설 전류만 통과하면서 극도로 높은 저항을 나타냅니다. 회로의 정상적인 작동에는 영향을 미치지 않으며 장기간 대기 보호 상태로 유지됩니다.

2) 비선형 클램핑 영역

회로에 일시적인 서지 또는 전압 스파이크가 나타나면 배리스터가 비선형 작업 영역으로 들어갑니다. 단자 전압이 안전하고 좁은 범위 내에서 안정적으로 클램핑되는 동안 전류는 급격히 증가합니다. 배리스터가 서지를 흡수하고 스파이크를 억제하는 핵심 작업 영역으로, 마이크로 모터 회로의 주요 보호 역할을 담당합니다.

3) 포화영역

과전압이 베어링 범위를 넘어 계속 상승하면 배리스터가 포화 영역에 들어가 저저항 선형 구성 요소처럼 동작하여 루프 전류가 급격히 증가합니다. 이 영역에서 장기간 작동하면 부품 과열, 소손 및 심지어 세라믹 균열이 발생할 수 있습니다. 따라서 실제 응용에서는 포화 영역 작업이 엄격히 금지됩니다.

1.2 물질 전도 메커니즘

일반적인 금속산화물 배리스터는 소결 다결정 반도체 세라믹으로 주로 산화아연(ZnO)과 산화비스무트, 산화코발트 등 소량의 보조 금속산화물 첨가제를 첨가해 만들어진다.

각 산화아연 입자는 고저항 입자 경계층으로 둘러싸여 있습니다. 정격 작동 전압에서 입자 경계는 전류 전도를 차단하여 정상적인 회로 작동을 보장합니다. 전압이 임계값을 초과하면 결정립계에서 제너 항복 및 터널링 효과가 발생하고 부품 저항이 급격히 떨어지며 고속 방전 채널이 형성되어 서지 에너지가 순간적으로 방출됩니다.

마이크로 모터 배리스터의 핵심 기능

대부분의 주류 마이크로 모터는 브러시 DC 모터입니다. 작동 중에 카본 브러시와 정류자는 전기자 권선의 전류 방향을 지속적으로 전환합니다. 전기자 권선에는 유도 특성이 있으므로 전원이 공급되면 자기 에너지를 저장합니다. 정류 중 전류의 즉각적인 전환은 막대한 자기 에너지를 방출하여 고전압 과도 스파이크, 즉 역기전력(Back EMF)을 형성합니다.

효과적인 보호가 없으면 정류 스파이크로 인해 세 가지 주요 문제가 발생합니다.

1) 모터 마모 가속화

고전압 스파이크는 정류 스파크를 발생시켜 정류자 세그먼트와 카본 브러시에 고온 침식을 일으키고 기계적 마모를 악화시키며 마이크로 모터의 전체 서비스 수명을 크게 단축시킵니다.

2) 심각한 전자파 간섭

정류 스파크는 지속적인 전자기 노이즈를 방출하여 센서, Bluetooth 모듈 및 제어 칩과 같은 주변 정밀 장치의 정상적인 작동을 방해하여 제품 EMC 준수 실패로 이어집니다.

3) 회로 부품 손상

억제되지 않은 과전압 스파이크는 제어 PCB로 전송되어 드라이브 IC, 커패시터 및 기타 정밀 부품을 쉽게 분해하여 제품 고장률과 판매 후 비용을 증가시킵니다.

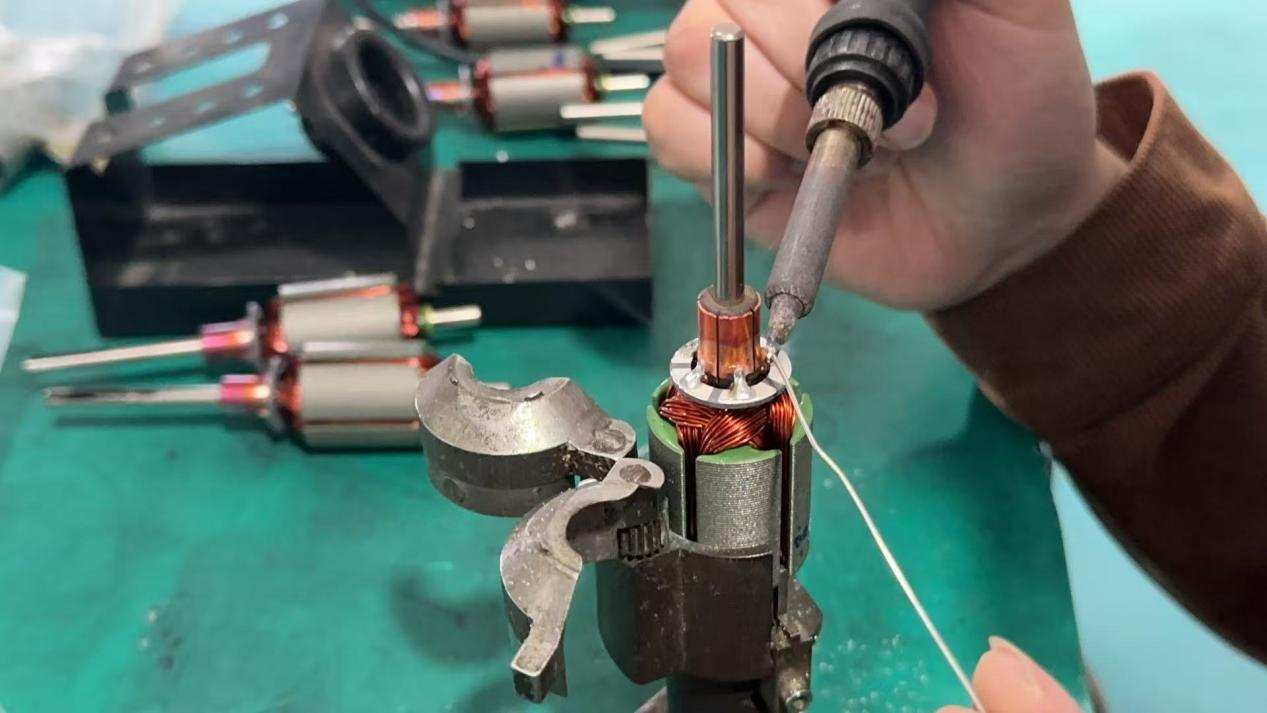

마이크로 모터 단자에 배리스터를 병렬로 연결하면 정류 전압 스파이크가 발생하면 부품이 즉시 비선형 클램핑 영역으로 들어갑니다. 과전압을 안전한 범위 내에서 클램핑하기 위한 저임피던스 서지 방전 경로를 제공하여 세 가지 코어 보호 효과를 실현합니다.

1. 정류 스파크를 효과적으로 억제하고 정류자와 카본 브러시의 마모를 줄입니다.
2. 산업 EMI 인증 표준을 충족하기 위해 전자기 방사 간섭을 대폭 줄입니다.
3. 백엔드 회로 정밀 부품을 보호하기 위해 일시적인 서지 에너지를 흡수합니다.

마이크로 모터용 전문 배리스터 선택 가이드

마이크로 모터 전용 배리스터 선택은 배리스터 전압(V₁mA)과 서지 전류 용량이라는 두 가지 핵심 매개변수에 중점을 둡니다.

주요 매개변수 1: 배리스터 전압(V₁mA)

임계값 항복 전압이라고도 알려진 배리스터 전압(V₁mA)은 1mA DC 전류가 배리스터를 통과할 때 구성 요소에 걸리는 전압을 나타냅니다. 이는 보호 정확도와 서비스 수명에 영향을 미치는 가장 중요한 매개변수입니다.

DC 마이크로 모터 선정 공식

V₁mA = (1.8 ~ 2.2) × 모터 정격 DC 공급 전압 (Vp)

두 가지 기본 선택 제약

1. 배리스터 전압은 잘못된 트리거링 및 비정상적인 가열을 방지하기 위해 시스템의 최대 연속 작동 전압보다 높아야 합니다.
2. 배리스터 전압은 회로 손상이 발생하기 전에 효과적인 클램핑을 보장하기 위해 보호되는 구성 요소의 최대 내전압보다 낮아야 합니다.

실제 적용 사례

12V 정격 DC 마이크로 모터의 경우:

최소 선택 값: 12V × 1.8 = 21.6V

최대 선택 값: 12V × 2.2 = 26.4V

권장 주류 사양: 24V / 26V 배리스터.

주요 매개변수 2: 서지 전류 용량

서지 전류 용량은 배리스터가 표준 테스트 조건(주위 온도 25℃, 지정된 서지 파형 및 충격 시간)에서 견딜 수 있는 최대 피크 펄스 전류를 나타내며 배리스터 전압 변화는 ±10% 이내로 제어됩니다.

선택 원칙

1. 더 높은 서지 전류 정격은 더 강력한 간섭 방지 기능과 더 안정적인 보호 성능을 제공합니다.
2. 모터에 의해 생성된 실제 서지 전류는 장기간 안정적인 작동을 보장하기 위해 구성 요소의 정격 최대 서지 전류보다 낮아야 합니다.
3. 서지 전류를 정확하게 계산할 수 없는 경우 모터 전력, 기동-정지 주파수 및 실제 부하 조건을 기준으로 사양을 선택하십시오.

결론

저비용, 고신뢰성, 고효율 전압 보호 부품인 배리스터는 브러시드 마이크로 모터 시스템에서 대체할 수 없는 역할을 합니다. 모터 정류 중에 발생하는 역기전력을 흡수함으로써 스파크 마모를 효과적으로 억제하고 전자기 간섭을 줄이며 정밀 회로 부품을 보호하고 마이크로 모터 장비의 전반적인 안정성과 서비스 수명을 크게 향상시킵니다.

합리적인 매개변수 선택은 배리스터 보호 성능을 최대한 활용하는 열쇠입니다. DC 모터 요구 사항이 있는 경우 맞춤형 솔루션 지원을 위해 문의해 주세요.
