브러시리스 DC(BLDC) 모터 - 구조 및 작동

브러시리스 DC(BLDC) 모터 효율성, 신뢰성 및 긴 서비스 수명으로 인해 점점 인기를 얻고 있습니다. 기존 브러시 모터와 달리 전자 제어 시스템을 사용하여 권선 사이의 전류를 전환하므로 브러시와 기계식 정류자가 필요하지 않습니다. 이 디자인은 효율성을 향상시키고 마모를 줄이며 보다 정밀한 제어를 가능하게 합니다. 결과적으로 BLDC 모터는 산업 장비부터 가전제품에 이르기까지 다양한 응용 분야에 널리 사용됩니다.

BLDC모터의 기본 구조

고정자:

고정자는 브러시리스 DC 모터의 고정 부분이며 회전자를 구동하는 자기장을 생성하는 역할을 합니다. 이는 적층 강철 코어 주위에 장착된 여러 개의 구리 권선으로 구성됩니다. 이러한 권선은 특정 순서로 각 상에 전류를 공급하는 전자 속도 컨트롤러(ESC)에 연결됩니다.

컨트롤러가 권선 사이에서 전류를 전환하면 모터 내부의 자기장이 지속적으로 위치를 변경하여 회전 자기장을 생성합니다. 회전자의 영구 자석은 자연스럽게 이 이동 자기장을 따라가며 토크를 생성하고 모터를 회전시킵니다.

고정자의 설계는 모터 성능에 직접적인 영향을 미칩니다. 권선 구성, 슬롯 설계 및 극 수와 같은 요소는 효율성, 토크 출력, 작동 온도 및 소음 수준에 영향을 미칠 수 있습니다. 이러한 이유로 고정자는 종종 BLDC 모터에서 가장 중요한 구성 요소 중 하나로 간주됩니다.

로터:

브러시리스 DC 모터의 회전자는 자기장을 생성하는 영구 자석으로 구성됩니다. 작동 중에 이 자기장은 고정자에 의해 생성된 회전 자기장과 상호 작용하여 모터를 구동하는 토크를 생성합니다.

고정자와 달리 회전자는 권선이나 직접적인 전기 연결이 필요하지 않습니다. 이 단순한 구조로 인해 브러시와 정류자가 필요하지 않아 기계적 마모가 줄어들고 신뢰성이 향상됩니다.

로터는 특정 개수의 자극으로 설계되며 일반적으로 응용 분야에 따라 2~8개 범위입니다. 극수는 모터 성능에 중요한 역할을 합니다. 더 많은 극을 가진 모터는 일반적으로 더 낮은 속도에서 더 높은 토크와 더 부드러운 작동을 제공하는 반면, 더 적은 극을 가진 모터는 고속 응용 분야에 더 적합합니다. 따라서 올바른 극 수를 선택하는 것은 모터 설계의 핵심 부분입니다. 이는 토크, 속도 및 전체 효율성 간의 균형에 직접적인 영향을 미치기 때문입니다.

영구 자석:

영구 자석은 고정자와 상호 작용하여 회전을 생성하는 자기장을 생성합니다. 대부분의 BLDC 모터는 네오디뮴 철 붕소(NdFeB) 자석을 사용합니다. 그 이유는 소형 및 경량을 유지하면서 강력한 자기장을 제공하기 때문입니다. 고온 또는 열악한 작동 환경이 포함된 응용 분야에서는 우수한 열 안정성과 내식성으로 인해 사마륨 코발트(SmCo) 자석을 사용할 수 있습니다. 자석은 회전자에 단단히 장착되어 고속에서도 안정적인 작동을 보장합니다.

자석 설계는 모터 성능을 결정하는 데 중요한 역할을 합니다. 극 수, 자석 배치 및 자기 강도와 같은 요소는 모두 토크 출력, 속도 성능 및 전반적인 효율성에 영향을 미칩니다. 모터 설계자는 이러한 매개변수를 최적화함으로써 우선순위가 높은 토크, 고속 또는 최대 에너지 효율인지 여부에 관계없이 다양한 애플리케이션의 특정 요구 사항을 충족하도록 BLDC 모터를 맞춤화할 수 있습니다.

BLDC 모터의 유형

내부 로터 BLDC 모터

내부 로터 브러시리스 DC 모터에서 영구 자석 로터는 모터 중앙에 위치하여 고정 고정자 권선 내부에서 회전합니다. 이는 산업 및 상업용 애플리케이션 전반에 걸쳐 보다 널리 사용되는 구성입니다. 로터는 모터 단면의 코어 부분만 차지하므로 직경과 질량이 상대적으로 작아 회전 관성이 낮습니다. 낮은 관성은 모터가 빠르게 가속 및 감속할 수 있다는 것을 의미하며, 이는 동적 응답이 중요한 설계 요구 사항인 서보 드라이브, 로봇 조인트 및 정밀 위치 결정 시스템에 필수적입니다.

또한 소형 로터를 사용하면 내부 로터 모터가 높은 회전 속도를 달성할 수 있습니다. 표준 기계 어셈블리에 자연스럽게 통합되는 원통형 하우징과 결합된 내부 로터 설계는 빠른 동적 응답을 갖춘 고속 소형 모터가 필요한 전동 공구, 펌프, 압축기, 냉각 팬 및 산업용 드라이브 애플리케이션에 매우 적합합니다. 고정자 권선에서 생성된 열은 모터 하우징을 통해 주변 구조로 직접 전달될 수 있으므로 연속 작동 시 열 관리가 단순화됩니다.

외부 로터 BLDC 모터

외부 로터 브러시리스 DC 모터에서 로터는 고정자를 둘러싸고 회전하는 원통형 쉘 또는 컵을 형성합니다. 영구 자석은 모터 중앙의 고정자 권선을 향해 안쪽을 향하도록 외부 회전자 쉘의 내부 표면에 장착됩니다. 이러한 역배열은 자기 에어 갭을 더 큰 반경에 배치하여 유효 토크 암을 증가시키고 로터 원주 주위에 더 많은 자극을 수용할 수 있게 합니다.

그 결과 동일한 크기와 출력의 내부 로터 설계에 비해 낮은 회전 속도에서 훨씬 더 높은 토크를 생성하는 모터가 탄생했습니다. 따라서 외부 로터 모터는 속도 감소 기어링이 바람직하지 않은 직접 구동 응용 분야(특히 드론 및 UAV 추진 장치, 직접 구동 천장 및 축 팬, 전기 자전거 허브 모터, 정밀 기기의 턴테이블 또는 플래터 드라이브)에 선호되는 선택입니다. 단점은 더 큰 외부 직경과 더 높은 회전 관성으로 인해 내부 로터 설계에 비해 동적 응답이 제한된다는 것입니다. 또한 회전하는 외부 쉘이 고정자 주변의 공기 흐름을 제한하므로 열 관리에는 더욱 신중한 고려가 필요합니다.

BLDC 모터는 어떻게 회전합니까?

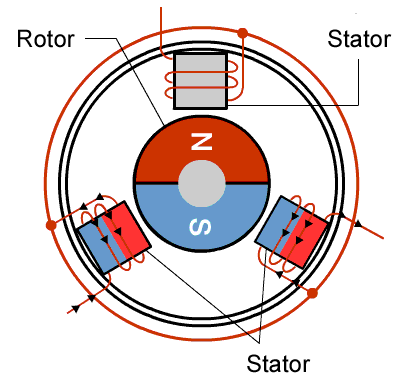

브러시리스 DC 모터의 작동은 고정자에 의해 생성된 자기장과 회전자에 장착된 영구 자석 사이의 상호 작용을 기반으로 합니다.

고정자 권선에 전류가 공급되면 회전자 자석을 끌어당기고 밀어내는 자기장이 생성됩니다. 이 자기력은 토크를 생성하고 로터를 움직이게 합니다. 그러나 동일한 권선에 계속해서 전원이 공급되면 회전자는 자기장에 맞춰 정렬되고 회전을 멈춥니다.

모터가 계속 작동하려면 고정자 내부의 자기장이 계속해서 위치를 바꿔야 합니다. 이는 전자 정류라고 알려진 프로세스를 통해 달성됩니다. 기존 DC 모터처럼 브러시와 기계식 정류자를 사용하는 대신 BLDC 모터는 전자 컨트롤러를 사용하여 정확한 시간 간격으로 서로 다른 고정자 권선 간에 전류를 전환합니다.

컨트롤러는 홀 효과 센서 또는 센서리스 역기전력 감지를 사용하여 회전자 위치를 결정합니다. 이 정보를 바탕으로 적절한 권선 시퀀스에 에너지를 공급하여 로터를 계속 앞으로 당기는 회전 자기장을 생성합니다.

컨트롤러는 주로 위치 피드백 장치(예: 홀 센서 또는 역기전력 감지 회로), 지능형 제어 알고리즘을 실행하는 마이크로 컨트롤러 또는 디지털 신호 프로세서, 전류 경로 전환을 위한 트랜지스터 및 MOSFET과 같은 전력 전자 부품의 세 가지 핵심 부품으로 구성됩니다. 이러한 모듈은 협력하여 전자 정류를 실현하고 각 모터 위상의 에너지 공급을 관리합니다. 컨트롤러는 먼저 위치 피드백 장치를 통해 로터 위치를 식별합니다. 이 위치 데이터를 기반으로 올바른 순서로 권선에 에너지를 공급하여 로터를 지속적으로 앞으로 당기는 회전 자기장을 형성하고 안정적인 회전 자기장을 유지하여 원활한 작동, 효율적인 토크 출력 및 정밀한 속도 제어를 제공합니다.

BLDC 모터의 장점

고효율

BLDC 모터는 브러시 마찰과 정류자 손실을 제거하므로 매우 효율적입니다. 고성능 영구 자석과 결합하여 더 적은 열을 발생시키면서 더 많은 전기 에너지를 유용한 기계적 출력으로 변환합니다.

긴 서비스 수명

브러시나 정류자가 없으면 BLDC 모터 내부의 마모 부품이 더 적습니다. 이는 유지 관리 요구 사항을 크게 줄이고 작동 수명을 연장하는 데 도움이 됩니다.

높은 전력 밀도

BLDC 모터는 컴팩트한 패키지로 높은 토크와 출력을 제공할 수 있습니다. 경량 로터 설계로 동적 반응과 가속 성능도 향상되었습니다.

낮은 전기적 잡음

브러시-정류자 접촉이 없기 때문에 BLDC 모터는 기존 브러시 모터보다 전기 잡음과 전자기 간섭(EMI)이 훨씬 적습니다.

정밀한 제어

전자 컨트롤러와 함께 사용하면 BLDC 모터는 넓은 작동 범위에 걸쳐 정확한 속도 및 토크 제어를 제공하므로 자동화 및 정밀 애플리케이션에 이상적입니다.

BLDC 모터에 이상적인 애플리케이션

BLDC 모터는 효율성, 신뢰성 및 정밀한 제어가 필수적인 산업에서 널리 사용됩니다. 일반적인 응용 분야에는 산업 자동화 시스템, 로봇 공학, CNC 장비, 전동 공구, 의료 기기 및 전기 자동차가 포함됩니다. 높은 토크, 빠른 응답 및 긴 서비스 수명을 제공하는 능력으로 인해 까다로운 작동 환경에 매우 적합합니다.

홍양모터는 광범위한 산업 및 상업용 애플리케이션을 위한 맞춤형 모터 솔루션을 제공합니다. 당사의 엔지니어링 팀은 고객과 긴밀히 협력하여 성능 요구 사항, 작동 조건 및 비용 목표를 기반으로 가장 적합한 모터 기술을 선택할 수 있도록 돕습니다. 또한 다양한 산업 분야에서 더 높은 효율성, 더 긴 서비스 수명, 고급 모션 제어 성능에 대한 증가하는 요구를 충족하기 위해 다양한 브러시리스 DC 모터 솔루션을 적극적으로 개발하고 있습니다..
