50JX50S 유성 기어드 모터

1. 안정적인 낮은 백래시 모션을 위한 유성 기어박스
모터는 지정된 백래시가 2° 이하인 다단계 유성 기어박스를 사용하여 후진 및 반복 이동 중에 원치 않는 유격을 줄이는 데 도움이 됩니다. 이로 인해 모터는 보다 제어된 출력 모션이 필요한 전동 액추에이터, 리프팅 메커니즘, 위치 결정 시스템 및 산업 자동화 장비에 적합합니다.

2. 3.7:1에서 3736:1까지의 넓은 비율 범위
3.7:1부터 3736:1까지의 감속비와 1~5개의 기어단을 사용할 수 있으므로 동일한 모터 플랫폼이 다양한 속도 및 토크 요구 사항을 충족할 수 있습니다. 출력 속도 범위는 약 1621.6RPM ~ 1.6RPM이며 고속 전송, 제어된 움직임 및 초저속 작동을 지원합니다.

3. 중부하 주행을 위한 최대 20N.m 출력 토크
모터는 최대 20.0N.m, 약 204kgf.cm의 부하 토크를 전달하여 리프팅 시스템, 전동 액추에이터, 컨베이어, 밸브 드라이브, 게이트 메커니즘 및 저속에서 높은 토크가 필요한 기타 장비에 강력한 출력을 제공합니다.

4. 제어된 정지 및 유지 애플리케이션을 위한 브레이크 옵션
제어된 정지 또는 유지 성능이 필요한 응용 분야에 브레이크 구성을 사용할 수 있습니다. 40Cr 강철 기어, 볼 베어링 지지대 및 아연 합금 하우징과 결합된 기어박스는 산업 장비의 안정적인 기계적 동력 전달을 위해 설계되었습니다. 출력 샤프트는 30kgf 이하의 최대 압력을 지원합니다.

5. 옵션 인코더 피드백과 24V 광범위한 통합
모터 정격은 24V이고 6~36V 작동 범위를 지원하므로 다양한 산업용 전력 시스템과 쉽게 통합할 수 있습니다. 옵션인 5V 13PPR A/B 2채널 인코더는 자동화된 기계 및 위치 지정 애플리케이션을 위한 속도 모니터링, 회전 방향 감지 및 증분 피드백을 지원합니다.

문의하기 50JX50S 유성 기어드 모터
  • 50JX50S 유성 기어드 모터
  • 50JX50S 유성 기어드 모터

사양

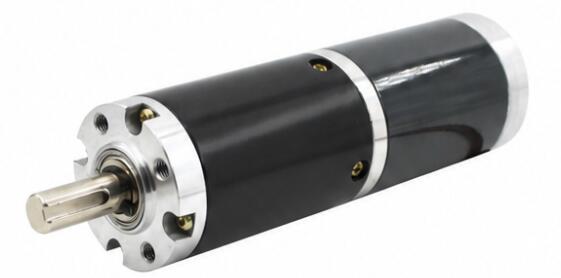

50JX50S-3 하우징 소재 아연 합금 인코더 옵션

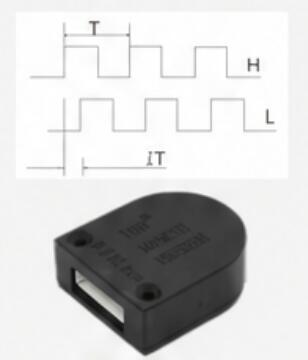

모델 TJX50RR 50JX50S-4
A-B 2채널
D형 인코더-5V 13PPR
베어링 볼베어링
기어 계수 0.8M
정류자 브러시드
기어 소재 40Cr강
샤프트의 최대 압력 ≤30kgf
백래쉬 2° 이하
브레이크 사용 가능 예
기어 구조 유성기어

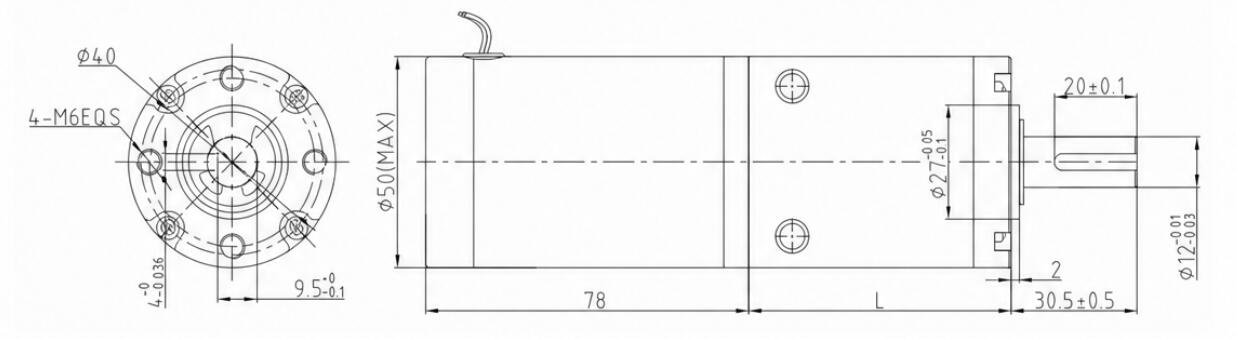

치수(mm)
50JX50S-5

기술 데이터

DC 모터 속도 비율 기어 스테이지 기어박스 크기 모델 번호 전압 무부하 로드 시
작동 범위 정격전압 현재 속도 현재 토크 속도
RPM 디아 L 최소-최대 V V 엄마 RPM 엄마 Nm RPM
6000 3.7 1 50 43 TJX50RR3.7i-24V-1621.6R 6.0-36.0 24 1050 1621.6 3500 0.36 1297.3
6000 5.2 1 50 43 TJX50RR5.2i-24V-1153.8R 6.0-36.0 24 1050 1153.8 3500 0.51 923.1
6000 13.7 2 50 56 TJX50RR13.7i-24V-438R 6.0-36.0 24 1050 438 3500 1.21 350.4
6000 19.2 2 50 56 TJX50RR19.2i-24V-312.5R 6.0-36.0 24 1050 312.5 3500 1.69 250
6000 26.9 2 50 56 TJX50RR26.9i-24V-223R 6.0-36.0 24 1050 223 3500 2.37 178.4
6000 51 3 50 69 TJX50RR51i-24V-117.6R 6.0-36.0 24 1050 117.6 3500 4.04 94.1
6000 71 3 50 69 TJX50RR71i-24V-84.5R 6.0-36.0 24 1050 84.5 3500 5.62 67.6
6000 100 3 50 69 TJX50RR100i-24V-60R 6.0-36.0 24 1050 60 3500 7.92 48
6000 139 3 50 69 TJX50RR139i-24V-43.2R 6.0-36.0 24 1050 43.2 3500 11.01 34.5
6000 189 4 50 85 TJX50RR189i-24V-31.7R 6.0-36.0 24 1050 31.7 3500 13.47 25.4
6000 264 4 50 85 TJX50RR264i-24V-22.7R 6.0-36.0 24 1050 22.7 3500 18.82 18.2
6000 369 4 50 85 TJX50RR369i-24V-16.3R 6.0-36.0 24 1050 16.3 3500 20 13
6000 512 4 50 85 TJX50RR512i-24V-11.7R 6.0-36.0 24 1050 11.7 3500 20 9.4
6000 721 4 50 85 TJX50RR721i-24V-8.3R 6.0-36.0 24 1050 8.3 3500 20 6.7
6000 699 5 50 100 TJX50RR699i-24V-8.6R 6.0-36.0 24 1050 8.6 3500 20 6.9
6000 977 5 50 100 TJX50RR977i-24V-6.1R 6.0-36.0 24 1050 6.1 3500 20 4.9
6000 1367 5 50 100 TJX50RR1367i-24V-4.4R 6.0-36.0 24 1050 4.4 3500 20 3.5
6000 1911 5 50 100 TJX50RR1911i-24V-3.1R 6.0-36.0 24 1050 3.1 3500 20 2.5
6000 2672 5 50 100 TJX50RR2672i-24V-2.2R 6.0-36.0 24 1050 2.2 3500 20 1.8
6000 3736 5 50 100 TJX50RR3736i-24V-1.6R 6.0-36.0 24 1050 1.6 3500 20 1.3

토크 단위 환산: 1N.m≒10.2kgf.cm≒141.6oz.in≒8.85lb.in
다른 매개변수가 필요한 경우 고객 서비스에 문의하세요.
