45JX775 유성 기어 모터

1. 기계적 부하를 요구하는 높은 토크 출력
DC 유성 기어 모터는 최대 12.0N·m의 출력 토크를 제공하여 장비가 들어올리기, 밀기, 운반, 클램핑 및 기타 부하 구동 작업을 처리하는 데 도움을 줍니다. 이는 표준 DC 모터가 저속에서 충분한 출력을 제공할 수 없는 응용 분야용으로 설계되었습니다.

2. 3.7:1에서 3736:1까지의 폭넓은 기어비 선택
하나의 모터 플랫폼 내에서 다양한 속도 및 토크 요구 사항에 맞게 광범위한 감속비 중에서 선택하십시오. 출력 속도 범위는 약 1756.8RPM~1.7RPM이며 기본 모터 설계를 변경하지 않고도 고속 전송, 제어된 움직임 및 초저속 작동을 지원합니다.

3. 보다 제어된 움직임을 위한 낮은 백래시
기어박스는 백래시가 2° 이하로 지정되어 방향 변경 및 반복 이동 중에 원치 않는 유격을 줄이는 데 도움이 됩니다. 따라서 모터는 보다 예측 가능한 출력 동작이 필요한 전기 액추에이터, 밸브 드라이브, 리프팅 시스템, 컨베이어, 로봇 메커니즘 및 산업 자동화 장비에 적합합니다.

4. 컴팩트한 동력전달을 위한 유성기어박스 설계
다단계 유성 기어박스는 소형 기계 레이아웃을 유지하면서 고속 모터 입력을 사용 가능한 출력 토크로 전환합니다. 1~5개의 기어단을 사용할 수 있는 TJX45RT는 장비 설계자에게 설치 공간, 출력 속도, 토크 및 기계적 부하 요구 사항의 균형을 맞출 때 더 큰 유연성을 제공합니다.

5. 선택적 인코더 피드백을 통한 산업 통합
모터는 40Cr 강철 기어, 볼 베어링 지지대 및 아연 합금 기어박스 하우징을 사용합니다. 정격은 24V이며 유연한 시스템 통합을 위해 6~36V 작동 범위를 지원합니다. 옵션인 5V 13PPR A/B 2채널 인코더는 자동화 기계의 속도 모니터링, 회전 감지 및 피드백 제어를 지원합니다.

문의하기 45JX775 유성 기어 모터
  • 45JX775 유성 기어 모터
  • 45JX775 유성 기어 모터
  • 45JX775 유성 기어 모터
  • 45JX775 유성 기어 모터

사양

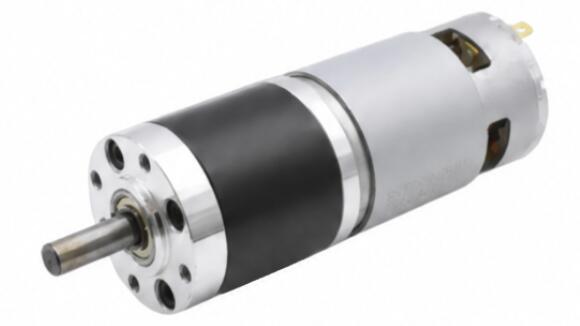

45JX775-5 하우징 재료 아연 합금 인코더 옵션

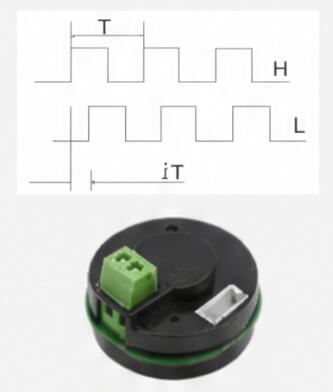

모델 TJX45RT 45JX775-6
A-B 2채널
775인코더-5V 13PPR

베어링 볼베어링
기어 계수 0.6M
정류자 솔질된
기어 소재 40Cr강
샤프트의 최대 압력 20kgf 이하
백래쉬 2° 이하
브레이크 사용 가능 아니요
기어 구조 유성기어

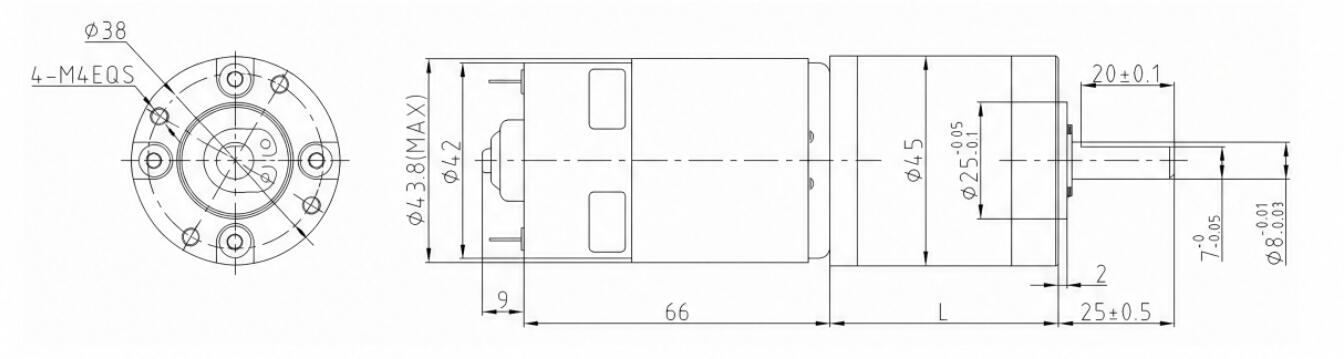

치수(mm)
45JX775-7

기술 데이터

DC 모터 속도 비율 기어 스테이지 기어박스 크기 모델 번호 전압 무부하 로드 시
작동 범위 정격전압 현재 속도 현재 토크 속도
RPM 디아 L 최소-최대 V V 엄마 RPM 엄마 Nm RPM
6500 3.7 1 45 29.7 TJX45RT3.7i-24V-1756.8R 6.0-36.0 24 420 1756.8 3000 0.29 1405.4
6500 5.2 1 45 29.7 TJX45RT5.2i-24V-1250R 6.0-36.0 24 420 1250 3000 0.4 1000
6500 13.7 2 45 39.4 TJX45RT13.7i-24V-474.5R 6.0-36.0 24 420 474.5 3000 0.95 379.6
6500 19.2 2 45 39.4 TJX45RT19.2i-24V-338.5R 6.0-36.0 24 420 338.5 3000 1.34 270.8
6500 26.9 2 45 39.4 TJX45RT26.9i-24V-241.6R 6.0-36.0 24 420 241.6 3000 1.87 193.3
6500 51 3 45 49.1 TJX45RT51i-24V-127.5R 6.0-36.0 24 420 127.5 3000 3.2 102
6500 71 3 45 49.1 TJX45RT71i-24V-91.5R 6.0-36.0 24 420 91.5 3000 4.45 73.2
6500 100 3 45 49.1 TJX45RT100i-24V-65R 6.0-36.0 24 420 65 3000 6.27 52
6500 139 3 45 49.1 TJX45RT139i-24V-46.8R 6.0-36.0 24 420 46.8 3000 8.71 37.4
6500 189 4 45 60.3 TJX45RT189i-24V-34.4R 6.0-36.0 24 420 34.4 3000 10.66 27.5
6500 264 4 45 60.3 TJX45RT264i-24V-24.6R 6.0-36.0 24 420 24.6 3000 12 19.7
6500 369 4 45 60.3 TJX45RT369i-24V-17.6R 6.0-36.0 24 420 17.6 3000 12 14.1
6500 512 4 45 60.3 TJX45RT512i-24V-12.7R 6.0-36.0 24 420 12.7 3000 12 10.2
6500 721 4 45 60.3 TJX45RT721i-24V-9R 6.0-36.0 24 420 9 3000 12 7.2
6500 699 5 45 71.5 TJX45RT699i-24V-9.3R 6.0-36.0 24 420 9.3 3000 12 7.4
6500 977 5 45 71.5 TJX45RT977i-24V-6.7R 6.0-36.0 24 420 6.7 3000 12 5.3
6500 1367 5 45 71.5 TJX45RT1367i-24V-4.8R 6.0-36.0 24 420 4.8 3000 12 3.8
6500 1911 5 45 71.5 TJX45RT1911i-24V-3.4R 6.0-36.0 24 420 3.4 3000 12 2.7
6500 2672 5 45 71.5 TJX45RT2672i-24V-2.4R 6.0-36.0 24 420 2.4 3000 12 1.9
6500 3736 5 45 71.5 TJX45RT3736i-24V-1.7R 6.0-36.0 24 420 1.7 3000 12 1.4

토크 단위 환산: 1N.m≒10.2kgf.cm≒141.6oz.in≒8.85lb.in
다른 매개변수가 필요한 경우 고객 서비스에 문의하세요.
