57JX5795BL 브러시리스 유성 기어 모터

1. 장시간 연속 작동을 위한 브러시리스 기어 모터
모터는 브러시리스 DC 모터와 유성 기어박스를 결합하여 긴 작동 주기 동안 안정적인 전력을 제공합니다. 브러시리스 정류 설계는 기계적 브러시 접촉을 방지하므로 일관된 회전, 브러시 관련 마모 감소 및 신뢰할 수 있는 장기 구동 성능이 필요한 장비에 적합합니다.

2. 컴팩트한 유성 기어박스에서 나오는 20N.m의 높은 토크
최대 20.0N.m의 출력 토크를 갖춘 모터는 고속 모터 입력을 강력한 사용 가능한 출력 힘으로 변환합니다. 제어된 속도에서 높은 토크가 필요한 리프팅 메커니즘, 전동 액추에이터, 컨베이어, 밸브 드라이브, 게이트 시스템 및 기타 자동화 장비에 적합합니다.

3. 3.7:1에서 3736:1까지 유연한 출력 선택
기어박스는 1~5단 기어단으로 3.7:1~3736:1의 감속비를 제공합니다. 출력 속도 범위는 약 1621.6RPM ~ 1.6RPM이므로 하나의 모터 시리즈가 빠른 전송, 제어된 움직임 및 초저속 고부하 애플리케이션을 포괄할 수 있습니다.

4. 반응형 BLDC 제어를 위한 홀 피드백 및 외부 드라이버
모터는 MA, MB 및 MC 위상 연결, 홀 신호 및 24V VCC 입력이 있는 3상 BLDC 배선을 사용하며 외부 모터 드라이버가 필요합니다. 이 구성은 자동화 기계의 전자 정류, 속도 조절, 회전 방향 제어 및 시스템 수준 모션 조정을 지원합니다.

5. 브레이크 가용성을 갖춘 낮은 백래시 변속기
지정된 기어박스 백래시는 2° 이하로 후진 및 반복 위치 지정 중에 원치 않는 움직임을 줄이는 데 도움이 됩니다. 제어된 정지 또는 유지가 필요한 응용 분야에 브레이크 구성을 사용할 수 있습니다. 기어박스는 또한 40Cr 강철 기어, 볼 베어링 지지대 및 아연 합금 하우징을 사용하며 샤프트 압력은 최대 30kgf.입니다.

문의하기 57JX5795BL 브러시리스 유성 기어 모터
  • 57JX5795BL 브러시리스 유성 기어 모터
  • 57JX5795BL 브러시리스 유성 기어 모터
  • 57JX5795BL 브러시리스 유성 기어 모터

사양

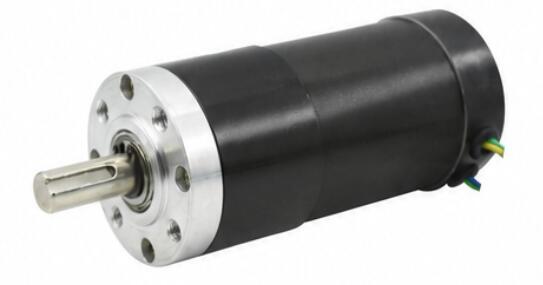

57JX5795BL-3 하우징 재료 아연 합금 BLDC 와이어 연결
모델 TJX57R5795BL 노란색 석사
베어링 볼베어링 녹색 MB
기어 계수 0.8M 블루 MC
정류자 브러시리스 블랙 접지
기어 소재 40Cr강 노란색 하하
샤프트의 최대 압력 ≤30kgf 녹색 HB
백래쉬 2° 이하 블루 HC
브레이크 사용 가능 예 빨간색 VCC
기어 구조 유성기어 모터 드라이버 필요

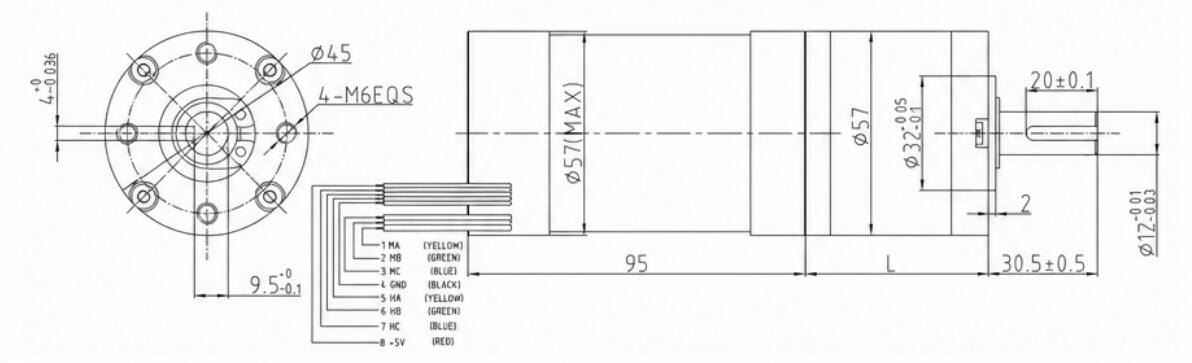

치수(mm)
57JX5795BL-4

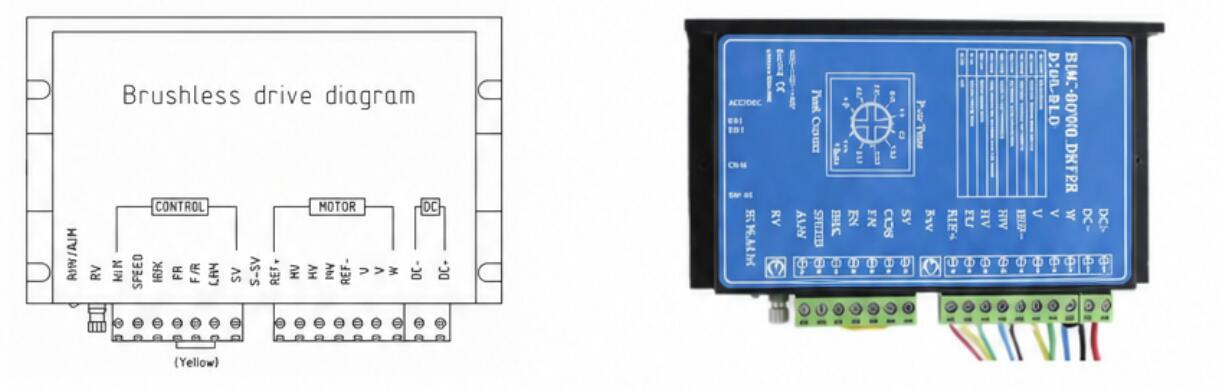

모터 드라이버
57JX5795BL-5


기술 데이터

DC 모터 속도 비율 기어 스테이지 기어박스 크기 모델 번호 전압 무부하 로드 시
작동 범위 정격전압 현재 속도 현재 토크 속도
RPM 디아 L 최소-최대 V V 엄마 RPM 엄마 Nm RPM
6000 3.7 1 57 38.3 TJX57R5795BL3.7i-24V-1621.6R 6.0-36.0 24 1500 1621.6 6500 0.67 1297.3
6000 5.2 1 57 38.3 TJX57R5795BL5.2i-24V-1153.8R 6.0-36.0 24 1500 1153.8 6500 0.94 923.1
6000 13.7 2 57 51.4 TJX57R5795BL13.7i-24V-438R 6.0-36.0 24 1500 438 6500 2.24 350.4
6000 19.2 2 57 51.4 TJX57R5795BL19.2i-24V-312.5R 6.0-36.0 24 1500 312.5 6500 3.14 250
6000 26.9 2 57 51.4 TJX57R5795BL26.9i-24V-223R 6.0-36.0 24 1500 223 6500 4.4 178.4
6000 51 3 57 64.6 TJX57R5795BL51i-24V-117.6R 6.0-36.0 24 1500 117.6 6500 7.5 94.1
6000 71 3 57 64.6 TJX57R5795BL71i-24V-84.5R 6.0-36.0 24 1500 84.5 6500 10.44 67.6
6000 100 3 57 64.6 TJX57R5795BL100i-24V-60R 6.0-36.0 24 1500 60 6500 14.71 48
6000 139 3 57 64.6 TJX57R5795BL139i-24V-43.2R 6.0-36.0 24 1500 43.2 6500 20 34.5
6000 189 4 57 80 TJX57R5795BL189i-24V-31.7R 6.0-36.0 24 1500 31.7 6500 25.4 25.4
6000 264 4 57 80 TJX57R5795BL264i-24V-22.7R 6.0-36.0 24 1500 22.7 6500 20 18.2
6000 369 4 57 80 TJX57R5795BL369i-24V-16.3R 6.0-36.0 24 1500 16.3 6500 20 13
6000 512 4 57 80 TJX57R5795BL512i-24V-11.7R 6.0-36.0 24 1500 11.7 6500 20 9.4
6000 721 4 57 80 TJX57R5795BL721i-24V-8.3R 6.0-36.0 24 1500 8.3 6500 20 6.7
6000 699 5 57 95 TJX57R5795BL699i-24V-8.6R 6.0-36.0 24 1500 8.6 6500 20 6.9
6000 977 5 57 95 TJX57R5795BL977i-24V-6.1R 6.0-36.0 24 1500 6.1 6500 20 4.9
6000 1367 5 57 95 TJX57R5795BL1367i-24V-4.4R 6.0-36.0 24 1500 4.4 6500 20 3.5
6000 1911 5 57 95 TJX57R5795BL1911i-24V-3.1R 6.0-36.0 24 1500 3.1 6500 20 2.5
6000 2672 5 57 95 TJX57R5795BL2672i-24V-2.2R 6.0-36.0 24 1500 2.2 6500 20 1.8
6000 3736 5 57 95 TJX57R5795BL3736i-24V-1.6R 6.0-36.0 24 1500 1.6 6500 20 1.3

토크 단위 환산: 1N.m≒10.2kgf.cm≒141.6oz.in≒8.85lb.in
다른 매개변수가 필요한 경우 고객 서비스에 문의하세요.
