22JX180 브러시형 유성 기어 모터

1. 공간이 제한된 설계를 위한 컴팩트한 전원
장비를 확장하지 않고도 더 많은 전력이 필요하십니까? 이 미니 유성 기어 모터는 소형 22mm 기어박스에서 효율적인 기어 출력을 제공하므로 로봇, 스마트 장치, 잠금 장치 및 소형 자동화 시스템에 이상적입니다.

2. 쉬운 속도와 토크 매칭
하나의 모터 플랫폼, 다양한 드라이브 솔루션. 전체 기계 시스템을 재설계하지 않고도 필요한 속도와 토크에 맞게 다양한 감속비 중에서 선택할 수 있습니다.

3. 제어되고 정확한 움직임을 위해 제작되었습니다.
유성 기어 구조와 낮은 백래시 설계는 로봇 조인트, 피더, 액추에이터, 기기 및 기타 모션 제어 응용 분야에 대한 더 부드럽고 예측 가능한 움직임을 제공하는 데 도움이 됩니다.

4. 피드백 제어 시스템 준비
속도 또는 위치 피드백이 필요한 애플리케이션의 경우 옵션 A/B 2채널 인코더를 사용하면 모터 제어 및 시스템 통합을 개선하는 데 도움이 될 수 있습니다.

5. 프로토타입부터 생산까지 맞춤형 모터 솔루션
유연한 기어비, 샤프트 구성 및 인코더 옵션을 갖춘 OEM 및 ODM 프로젝트에 사용할 수 있습니다. 프로토타입 테스트, 소규모 배치 개발 및 대량 생산에 적합합니다.

문의하기 22JX180 브러시형 유성 기어 모터
  • 22JX180 브러시형 유성 기어 모터
  • 22JX180 브러시형 유성 기어 모터
  • 22JX180 브러시형 유성 기어 모터
  • 22JX180 브러시형 유성 기어 모터

사양

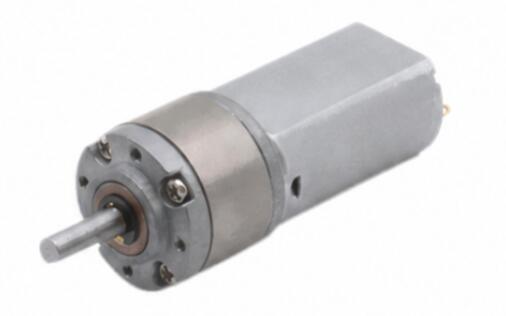

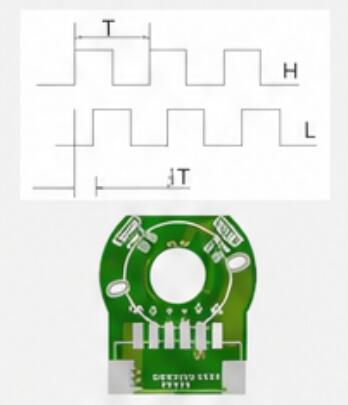

22JX180-5 하우징 재료 아연 합금 인코더 옵션
모델 TJX22RC 22JX180-6
A-B 2채널
180인코더-5V 12PPR

베어링 오일베어링
기어 계수 0.3M
정류자 솔질된
기어 소재 소결강
샤프트의 최대 압력 5kgf 이하
백래쉬 2° 이하
브레이크 사용 가능 아니요
기어 구조 유성기어

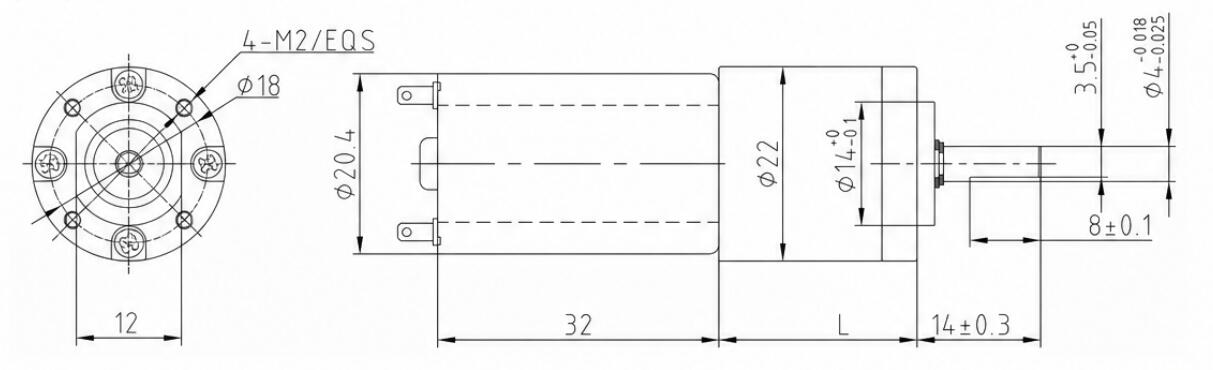

치수(mm)
22JX180-7

기술 데이터

DC 모터 속도 비율 기어 스테이지 기어박스 크기 모델 번호 전압 무부하 로드 시
작동 범위 정격전압 현재 속도 현재 토크 속도
RPM 디아 L 최소-최대 V V 엄마 RPM 엄마 Nm RPM
10000 4 1 22 13 TJX22RC4i-6V-2500R 1.5-9.0 6 150 2500 520 0.01 2000
10000 4.75 1 22 13 TJX22RC4.75i-6V-2105.3R 1.5-9.0 6 150 2105.3 520 0.01 1684.2
10000 12.3 2 22 17 TJX22RC12.3i-6V-813R 1.5-9.0 6 150 813 520 0.02 650.4
10000 16 2 22 17 TJX22RC16i-6V-625R 1.5-9.0 6 150 625 520 0.03 500
10000 19 2 22 17 TJX22RC19i-6V-526.3R 1.5-9.0 6 150 526.3 520 0.04 421.1
10000 43 3 22 20 TJX22RC43i-6V-232.6R 1.5-9.0 6 150 232.6 520 0.08 186
10000 58 3 22 20 TJX22RC58i-6V-172.4R 1.5-9.0 6 150 172.4 520 0.1 137.9
10000 76 3 22 20 TJX22RC76i-6V-131.6R 1.5-9.0 6 150 131.6 520 0.13 105.3
10000 90 3 22 20 TJX22RC90i-6V-111.1R 1.5-9.0 6 150 111.1 520 0.16 88.9
10000 107 3 22 20 TJX22RC107i-6V-93.5R 1.5-9.0 6 150 93.5 520 0.19 74.8
10000 150 4 22 24 TJX22RC150i-6V-66.7R 1.5-9.0 6 150 66.7 520 0.24 53.3
10000 204 4 22 24 TJX22RC204i-6V-49R 1.5-9.0 6 150 49 520 0.32 39.2
10000 276 4 22 24 TJX22RC276i-6V-36.2R 1.5-9.0 6 150 36.2 520 0.44 29
10000 304 4 22 24 TJX22RC304i-6V-32.9R 1.5-9.0 6 150 32.9 520 0.48 26.3
10000 375 4 22 24 TJX22RC375i-6V-26.7R 1.5-9.0 6 150 26.7 520 0.6 21.3
10000 525 5 22 28 TJX22RC525i-6V-19R 1.5-9.0 6 150 19 520 0.75 15.2
10000 713 5 22 28 TJX22RC713i-6V-14R 1.5-9.0 6 150 14 520 0.75 11.2
10000 1024 5 22 28 TJX22RC1024i-6V-9.8R 1.5-9.0 6 150 9.8 520 1 7.8
10000 2036 5 22 28 TJX22RC2036i-6V-4.9R 1.5-9.0 6 150 4.9 520 1 3.9

토크 단위 환산: 1N.m≒10.2kgf.cm≒141.6oz.in≒8.85lb.in
다른 매개변수가 필요한 경우 고객 서비스에 문의하세요.
