24JX370 브러시형 유성 기어 모터

1. 유연한 속도 및 토크 선택을 위한 다중 기어비
1~5단 유성 기어박스와 3.7:1~3736:1의 감속비를 제공하므로 고객은 다양한 드라이브 시스템에 적합한 출력 속도와 토크를 선택할 수 있습니다.

2. 컴팩트한 24mm 유성 기어박스
24mm 직경의 기어박스는 로봇 메커니즘, 스마트 잠금 장치, 자동 판매기, 의료 장치 및 소형 자동화 시스템을 포함하여 공간이 제한된 장비를 위한 소형 드라이브 솔루션을 제공합니다.

3. 안정적이고 내구성이 뛰어난 기어 변속기
유성 기어 구조, 소결 강철 기어, 볼 베어링 지지대 및 0.4M 기어 계수로 제작되어 소형 기계 응용 분야에 안정적인 동력 전달을 제공합니다.

4. 넓은 3~18V DC 작동 범위
정격 전압 12V, 3~18V DC 작동용으로 설계되었습니다. 선택한 기어비에 따라 출력 속도 범위는 1.4~1405.4RPM이고 출력 토크는 최대 2.00N·m에 이릅니다.

5. 낮은 백래시 및 OEM/ODM 지원
백래시는 2° 이하로 정밀 지향 드라이브 시스템의 위치 결정 성능을 향상시키는 데 도움이 됩니다. 프로젝트 개발을 위해 OEM/ODM 맞춤화, 출력 샤프트 옵션 및 샘플 주문이 가능합니다.

문의하기 24JX370 브러시형 유성 기어 모터

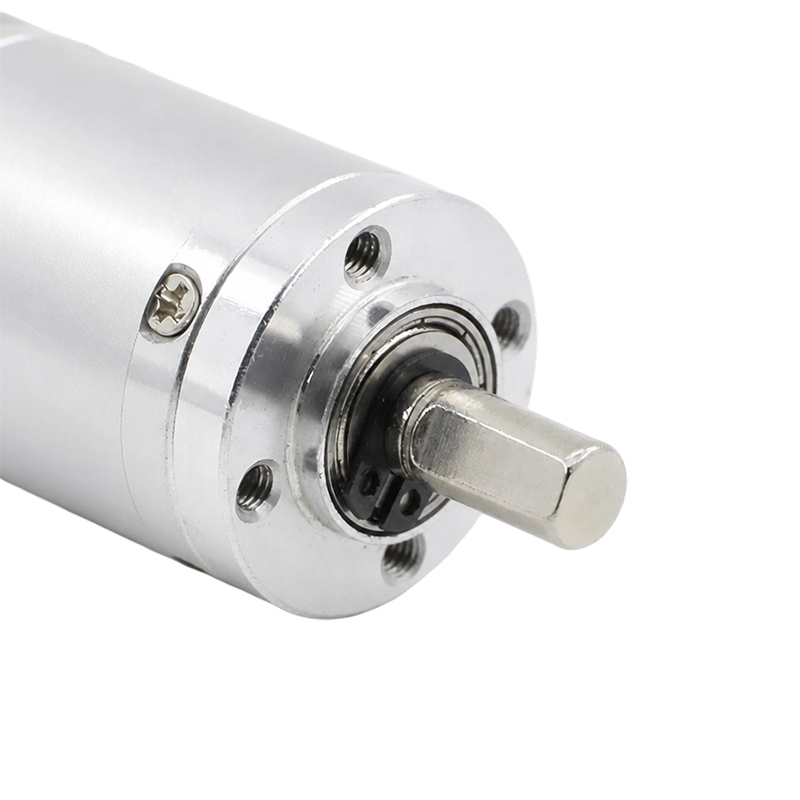

  • 24JX370 브러시형 유성 기어 모터
  • 24JX370 브러시형 유성 기어 모터
  • 24JX370 브러시형 유성 기어 모터

사양

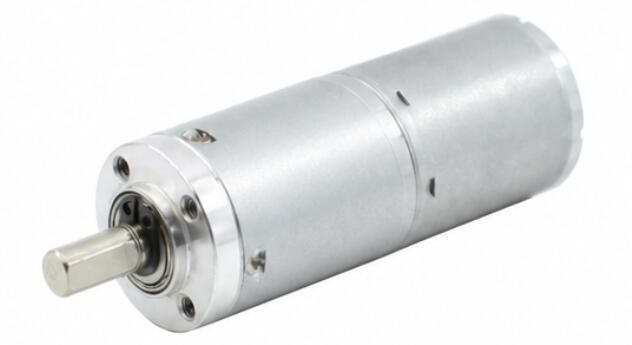

24JX370-3 하우징 재료 아연 합금 인코더 옵션
모델 TJX24RA 인코더와 함께 사용할 수 없습니다.
베어링 볼베어링
기어 계수 0.4M
정류자 솔질된
기어 소재 소결강
샤프트의 최대 압력 7kgf 이하
백래쉬 2° 이하
브레이크 사용 가능 아니요
기어 구조 유성기어

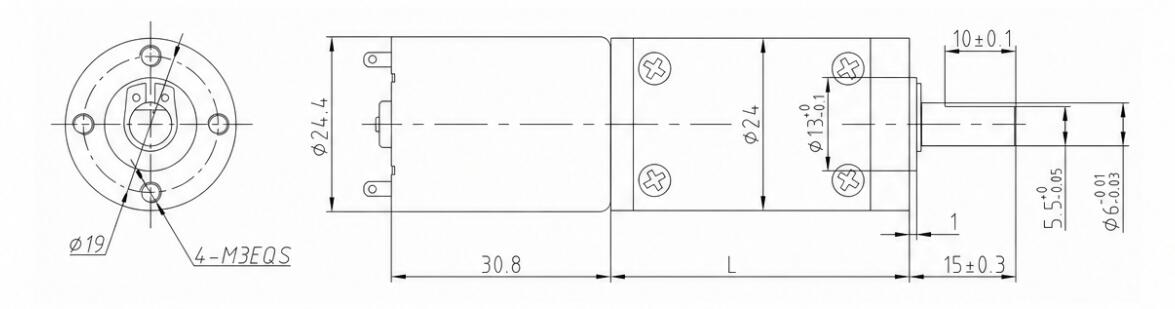

치수(mm)
24JX370-4

기술 데이터

DC 모터 속도 비율 기어 스테이지 기어박스 크기 모델 번호 전압 무부하 로드 시
작동 범위 정격전압 현재 속도 현재 토크 속도
RPM 디아 L 최소-최대 V V 엄마 RPM 엄마 Nm RPM
6500 3.7 1 24 22 TJX24RA3.7i-12V-1756.8R 3.0-18.0 12 30 1756.8 120 0.01 1405.4
6500 5.2 1 24 22 TJX24RA5.2i-12V-1250R 3.0-18.0 12 30 1250 120 0.01 1000
6500 13.7 2 24 28 TJX24RA13.7i-12V-474.5R 3.0-18.0 12 30 474.5 120 0.02 379.6
6500 19.2 2 24 28 TJX24RA19.2i-12V-338.5R 3.0-18.0 12 30 338.5 120 0.03 270.8
6500 26.9 2 24 28 TJX24RA26.9i-12V-241.6R 3.0-18.0 12 30 241.6 120 0.04 193.3
6500 51 3 24 33 TJX24RA51i-12V-127.5R 3.0-18.0 12 30 127.5 120 0.06 102
6500 71 3 24 33 TJX24RA71i-12V-91.5R 3.0-18.0 12 30 91.5 120 0.09 73.2
6500 100 3 24 33 TJX24RA100i-12V-65R 3.0-18.0 12 30 65 120 0.13 52
6500 139 3 24 33 TJX24RA139i-12V-46.8R 3.0-18.0 12 30 46.8 120 0.17 37.4
6500 189 4 24 39 TJX24RA189i-12V-34.4R 3.0-18.0 12 30 34.4 120 0.21 27.5
6500 264 4 24 39 TJX24RA264i-12V-24.6R 3.0-18.0 12 30 24.6 120 0.3 19.7
6500 369 4 24 39 TJX24RA369i-12V-17.6R 3.0-18.0 12 30 17.6 120 0.42 14.1
6500 512 4 24 39 TJX24RA512i-12V-12.7R 3.0-18.0 12 30 12.7 120 0.58 10.2
6500 721 4 24 39 TJX24RA721i-12V-9R 3.0-18.0 12 30 9 120 0.81 7.2
6500 699 5 24 45 TJX24RA699i-12V-9.3R 3.0-18.0 12 30 9.3 120 0.71 7.4
6500 977 5 24 45 TJX24RA977i-12V-6.7R 3.0-18.0 12 30 6.7 120 0.99 5.3
6500 1367 5 24 45 TJX24RA1367i-12V-4.8R 3.0-18.0 12 30 4.8 120 1.39 3.8
6500 1911 5 24 45 TJX24RA1911i-12V-3.4R 3.0-18.0 12 30 3.4 120 1.94 2.7
6500 2672 5 24 45 TJX24RA2672i-12V-2.4R 3.0-18.0 12 30 2.4 120 2 1.9
6500 3736 5 24 45 TJX24RA3736i-12V-1.7R 3.0-18.0 12 30 1.7 120 2 1.4

토크 단위 환산: 1N.m≒10.2kgf.cm≒141.6oz.in≒8.85lb.in
다른 매개변수가 필요한 경우 고객 서비스에 문의하세요.
